Верстат токарний настільний CJM250 750W

CJM250 - токарний настільний верстат, який використовується, як правило, в дрібносерійному виробництві для механічної обробки заготовок зі сталі, чавуну і сплавів кольорових металів. Масивна чавунна станина має жорстку конструкцію, тому забезпечує низьку вібрацію пристрою. V-образні та плоскі шліфовані напрямні служать для точного поздовжнього пересування супорта (забезпечує фіксацію і переміщення інструмента під час роботи) і задньої бабки (підтримує заготовку при обробці). Зубчаста рейка, в свою чергу, надає можливість переміщення супорта вручну, яке проводиться шляхом обертання маховика. У передній бабці верстата встановлений шпиндельний мотор потужністю 750 Вт, який за допомогою 3-х кулачкового токарного патрона передає крутний момент оброблюваній деталі. Швидкість обертання двигуна регулюється за допомогою руків'я, що знаходиться на передній панелі пристрою в діапазоні 80-1600 об/хв (12 швидкостей). Коробка передач побудована на базі точних зносостійких довговічних металевих зубчатих коліс. В агрегаті реалізовані функції поздовжньої та поперечної автоматичної подачі.

Дана модель забезпечує високу точність і якість обробки тому, що попри відносно компактні розміри вона має компонування класичних моделей. Верстат встановлений на спеціальну підставку з тумбами (входить в комплект поставки).

Особливості верстата CJM250:

• Висока точність

• Жорсткість конструкції (лита станина і загартовані напрямні)

• Металеві шестерні

• Діапазон частоти обертання шпинделя має 12 швидкостей

• Наскрізний отвір шпинделя (можливість обробки довгих заготовок)

• Двостороннє обертання шпинделя

• 3-х кулачковий патрон токарний

• Швидке регулювання задньої бабки

• Функція поздовжньої та поперечної автоматичної подачі

• Можливість затиску одночасно до 4-х різців у різцетримачі

• Наявність лімба на всіх маховиках регулювання положення

• Тиша під час роботи

• Простота в експлуатації

Види обробки: заточування інструментів, шліфування деталей, накатка, фрезерування, нарізка метричних і дюймових різьб, внутрішня і зовнішня обробка конічних і циліндричних поверхонь і т. д.

Оброблювані матеріали: сталь, нержавіюча сталь, кольорові метали, чавун, дерево, пластик та інші.

Область застосування: індивідуальне виробництво (вдома), навчальні заклади, майстерні, невеликі заводи тощо.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: CJM250

Електроживлення: 1 фаза, 220 В (змінного струму) / 50 Гц

Потужність: 750 Вт

Ширина напрямних станини 140 мм

Матеріал станини: чавун

Висота центрів над станиною 125 мм

Максимальний діаметр обробки над станиною: 250 мм

Діаметр обробки над супортом: 150 мм

Відстань між двома центрами: 500 мм

Діаметр наскрізного отвору шпинделя: 26 мм

Конус отвору шпинделя: Морзе №4 (MT4)

Швидкість обертання шпинделя: 80-1600 об/хв

Кількість швидкостей обертання шпинделя: 12

Похибка співвісності шпинделя: ≤0.009 мм

Токарний патрон: К11-125 (3-х кулачковий, Ø 125 мм)

Биття токарного патрона: ≤0.05 мм

Максимальна кількість різців у різцетримачі: 4 шт.

Максимальне переміщення поперечного полозка: 140 мм

Максимальне переміщення верхнього полозка: 75 мм

Кількість нарізаних ниток метричної різьби: 15

Кількість нарізаних ниток дюймової різьби: 9

Крок метричних різьб: 0.25-2.5 мм

Крок дюймових різьблень: 12-96 1/n"

Діапазон поздовжньої подачі по осі X 0.03-0.375 мм/об

Діапазон поздовжньої подачі по осі Y 0.015-0.188 мм/об

Діаметр пінолі задньої бабки: 35 мм

Конус задньої бабки: Морзе №3 (MT3)

Хід пінолі задньої бабки: 80 мм

Діаметр ходового гвинта: 18 мм

Вага брутто: 216 кг

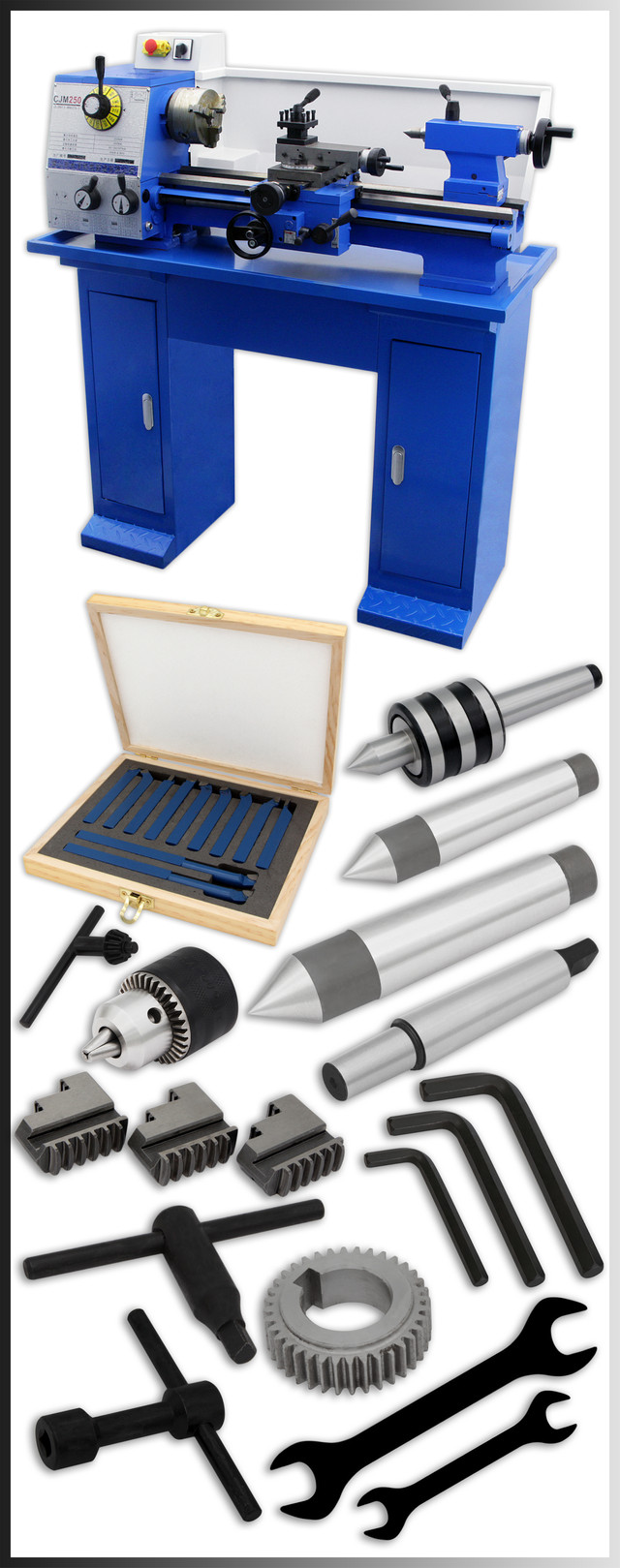

• Верстат токарний настільний CJM250 (1 шт.)

• Стіл - підставка з тумбами (1 шт.)

• Набір різців 10х10 мм (11 шт.)

• Додаткове зубчасте колесо з посадковим діаметром 20 мм, 36 зубців (1 шт.)

• Токарний обертовий центр МТ3 (1 шт.)

• Токарний упорний центр МТ3 (1 шт.)

• Токарний упорний центр МТ4 (1 шт.)

• Перехідна втулка MT3-B16 (1 шт.)

• Патрон свердлильний B16 1.5-13 мм (1 шт.)

• Зворотні кулачки (3 шт.)

• Ключ для свердлильного патрона (1 шт.)

• Ключ для токарного патрона (1 шт.)

• Ключ для затиску інструменту (1 шт.)

• Ключі шестигранники (3 шт.)

• Ключі ріжкові (2 шт.)

• Інструкція (1 шт.)
