- Потужність4 кВт
Шпиндель 4 kw з повітряним охолодженням
Шпиндель призначений для високопродуктивного свердління, фрезерування, гравіювання. Застосовується на портальних фрезерних верстатах, деревообробних центрах, однак може використовуватися і в інших областях. Установка інструменту здійснюється ручним способом, за допомогою відповідного добре відбалансованого цангового затиску. Охолодження шпинделя здійснюється за рахунок вентилятора, який встановлено на валу двигуна. У процесі експлуатації необхідно стежить за чистотою повітряних каналів і уникати роботи на низьких оборотах, тому, що знижується ефективність роботи вентилятора. Якщо не дотримуватися цих умов це може привести до перегріву шпинделя.
Для управління роботою двигуном шпинделя необхідно використовувати перетворювач частоти (інвертор) у скалярному режимі (U/f=const), і зберігати постійний момент в робочому діапазоні оборотів. Підключення шпинделя до перетворювача частоти здійснюється за допомогою роз'єму. Кріплення шпинделя здійснюється за допомогою 8-ми болтів.
Примітка: Новий шпиндель або шпиндель, який не використовується протягом тривалого часу необхідно запускати повільно. Спочатку запускати шпиндель протягом пів години , на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час всього робочого процесу необхідно перевіряти температуру шпинделя, якщо шпиндель буде ставати гарячим - зупиніть роботу.
Характеристики:
- Потужність: 4kw;
- Напруга: 220V;
- Струм: 10 А;
- Частота: 300 Гц;
- Цанга: ER20;
- Охолодження: повітряне
- Швидкість: 18000 Об/хв;
- Коефіцієнт потужності: 0.75;
- Число полюсів: 2;
- Клас ізоляції: F;
- Ступінь захисту: IP54;
- Підшипники: 2х7005С P4, 2х7003С P4
- Тип кріплення: болти
- Вага: 8.82 кг

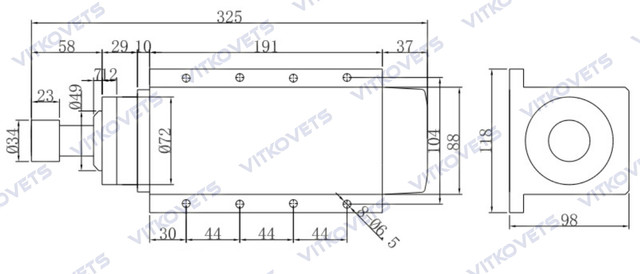

Розміри:
Шпинделі з повітряним охолодженням використовуються для обробки відносно м'яких матеріалів - дерева, фанери, МДФ, пластмаси, композитів, а також для обробки кольорових металів. Переваги шпинделя з повітряним охолодженням перед водяними - робота з ними значно простіше, їм не потрібні помпи (насоси) і трубки підведення/відведення рідини, а потік повітря видуває стружку із зони різання, в ряд моделей вбудовані датчики перегріву. До недоліків можна віднести - обороти повітряних шпинделів обмежені знизу (охолодження крильчаткою, встановленої на ротор вимагає обертів не нижче 8000-10000 об/хв), повітряні шпинделі сильніше нагріваються при роботі, що викликає подовження ротора в процесі роботи, сорочка охолодження може накопичувати стружку і вимагати постійної чистки.
Важливо!!!
Перш ніж під'єднати шпиндель до частотнику, необхідно провести настройку інвертора. В іншому випадку є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, достатньо 30 сек.).
