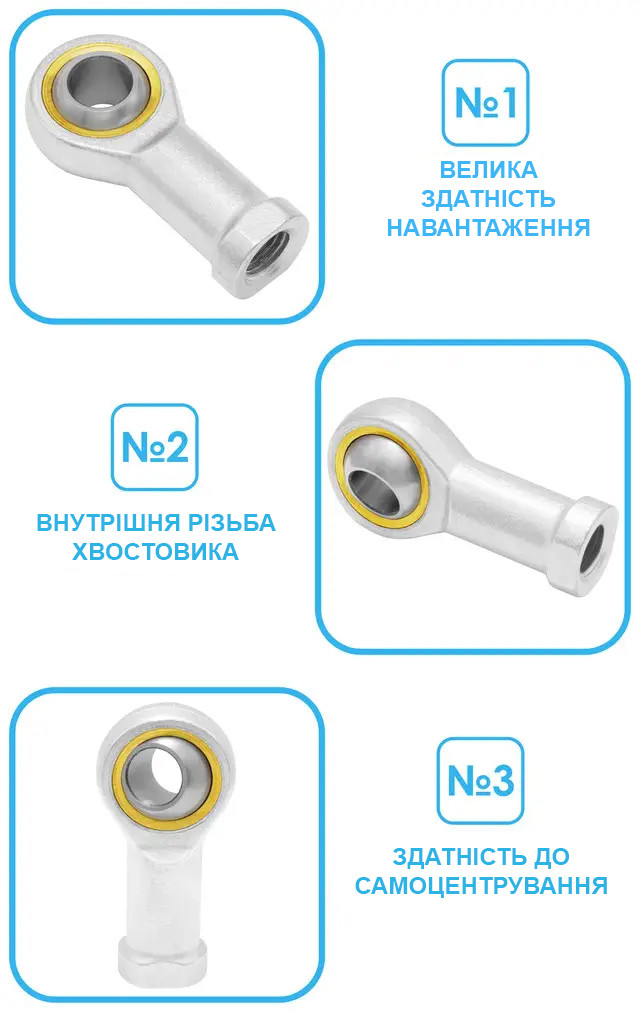

SI20T/K - підшипниковий вузол, що складається з литого сталевого корпусу з хвостовиком і вмонтованого в нього сферичного підшипника ковзання з діаметром отвору 20 мм Втулка має праву різьбу М20х1.5, яка дозволяє легко встановлювати шарнірний наконечник на різні механізми. Між корпусом і кулькою є просочена ущільнювальна тканина.

За рахунок конструктивних особливостей вузла, шарнір здатний переміщатися одночасно в декількох напрямках володіючи при цьому властивістю самоцентрування. Це дозволяє мінімізувати або повністю уникнути проблем пов'язаних з неправильним монтажем з'єднаних компонентів (неспіввісність, деформація, зайве напруження в конструкції тощо).

Шарнірний підшипник здатний сприймати радіальні, осьові, а також комбіновані навантаження.

Використовують такий підшипниковий вузол у різних галузях (машинобудування, поліграфічне обладнання, сільськогосподарська промисловість, конвеєри тощо) для надання вільного переміщення між валом і деталями, що сполучаються.

Особливості:

• Висока якість

• Велика навантажувальна здатність

• Сталевий корпус з мідним кільцем

• Різьба внутрішня права

• Тиша під час роботи

• Не вимагає обслуговування

• Тривалий термін служби

Технічні характеристики

Модель: SI20T/K

Тип підшипника ковзання: сферичний

Внутрішній діаметр підшипника: 20 мм

Загальна довжина: 102 мм

Тип різьби: внутрішня

Напрям різьби: праве

Параметри різьби: М20х1.5

Матеріал корпусу: сталь

Матеріал кульки: сталь

Матеріал кільця: мідь

Динамічна вантажопідйомність: 42 500 Н

Статична вантажопідйомність: 57 000 Н

Мастильний ніпель: немає

Ущільнювач: так

Робоча температура: -45...+120 °C

Вага нетто: 380 г

• Шарнірна головка SI20T/K (1 шт.)
