Шарнірна головка із зовнішньою правою різьбою SA10T/K

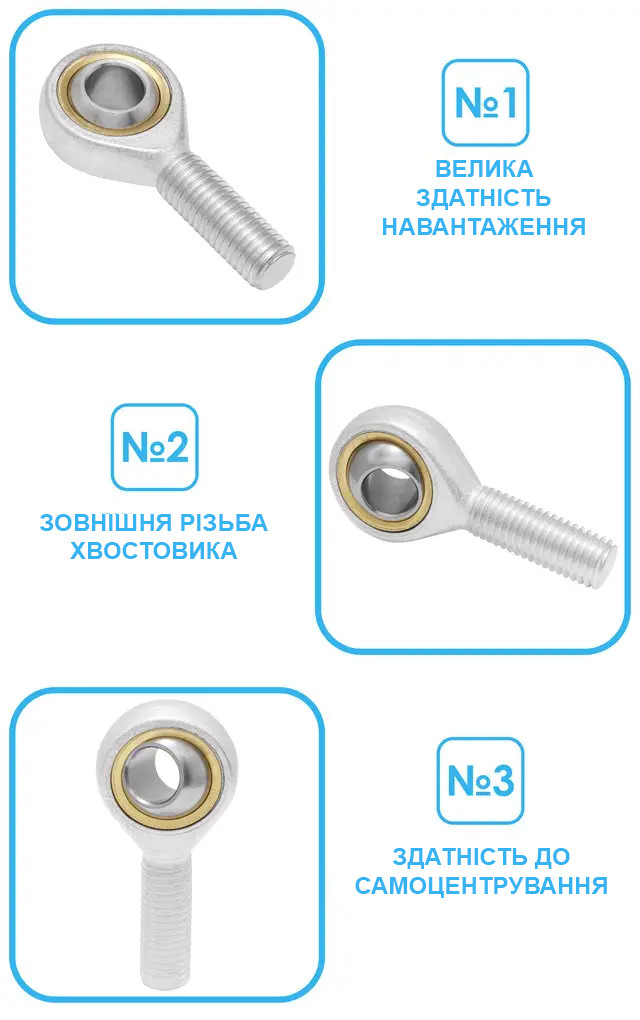

SA10T/K - підшипниковий вузол, що складається з сталевого корпусу з хвостовиком і вмонтованого в нього сферичного підшипника ковзання з діаметром отвору 10 мм. Стрижень має зовнішню праву різьба М10х1.5, яка дає змогу легко встановлювати шарнірний наконечник на різні механізми. Між корпусом і кулькою є просочена ущільнювальна тканина.

Завдяки конструктивним особливостям вузла, шарнір здатний переміщатися одночасно в декількох напрямках маючи водночас властивістю самоцентрування. Це дає змогу мінімізувати або повністю уникнути проблем, пов'язаних із неправильним монтажем з'єднаних компонентів (неспіввісність, деформація, зайва напруга в конструкції тощо.).

Шарнірний підшипник здатен сприймати радіальні, осьові, а також комбіновані навантаження.

Використовують такий підшипниковий вузол у найрізноманітніших областях (машинобудування, поліграфічне обладнання, конвеєри тощо.) для традиції вільного переміщення між валом і супроводжуваними деталями.



Особливості:

• Висока якість

• Велика навантажувальна здатність

• Сталевий корпус із мідним кільцем

• Зовнішня права різьба

• Тиша під час роботи

• Не потребує обслуговування

• Тривалий термін експлуатації



 Технічні характеристики

Модель: SA10T/K

Тип підшипника ковзання: сферичний

Внутрішній діаметр підшипника: 10 мм

Загальна довжина: 62 мм

Тип різьби: зовнішня

Напрямок різьби: праве

Параметри різьби: М10х1.5

Матеріал корпусу: сталь

Матеріал кульки: сталь

Матеріал кільця: мідь

Вантажність динамічна: 14 500 Н

Вантажопідіймальність статична: 18 000 Н

Мастильний ніпель: немає

Ущільнювач: так

Робоча температура: -45...+120 °C

Вага нетто: 61 г

Комплект постачання

• Шарнірна головка SA10T/K (1 шт.)
