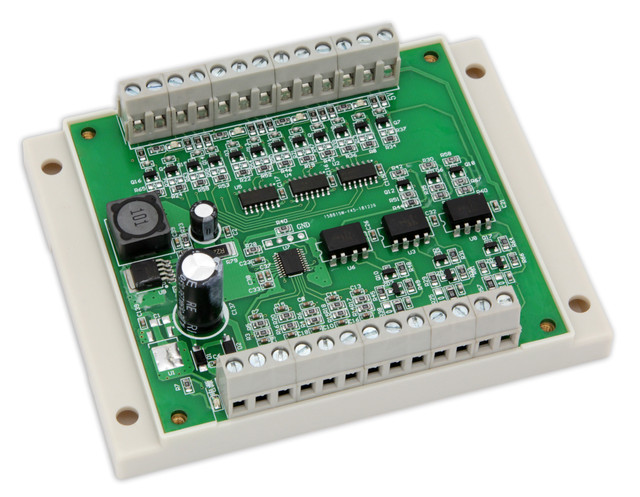

Розподільник імпульсів PD-4

PD-4 - пристрій, головною функцією якого є розподіл сигналів, що виводяться ПЛК або платою керування рухом, і реалізація сигналу включення, імпульсу та напрямку для управління декількома драйверами в двох режимах:

• Синхронний вихід сигналу (1 сигнал виводиться паралельно на чотири драйвери для досягнення синхронного руху двигунів)

• Вихід сигналу з розділенням за часом (1 сигнал виводиться на чотири драйвери з поділом за часом)

Принцип роботи: сигнал включення, імпульсу і напрямки, що генеруються керуючою платою, копіюється на 4 вихідних канали, включення / вимикання яких можна контролювати за допомогою вхідного сигналу керування каналами.

Електроживлення PD-4 здійснюється імпульсним джерелом живлення DC 12 V або 24 V. Розподільник імпульсів даної моделі відрізняється своєю простотою у використанні, стабільністю, надійністю і низькою вартістю, тому широко використовується в багатовісних системах управління.

Особливості:

• Не вимагає підключення до комп'ютера
• Компактність
• Висока швидкість передачі сигналів
• Управління 4 приводами у двох режимах
• Управління 16 приводами в режимі роботи з розділенням за часом (при використанні 5 розподільників імпульсів PD-4)
• Простота у використанні
• Тривалий термін служби

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: PD-4

Кількість осей управління: 4

Кількість режимів управління: 2

Напруга живлення: 10~40 V DC

Рекомендоване джерело живлення: DC 12 V або 24 V

Пропускна здатність: 100 kHz

Діапазон робочої температури: -20...+55 °С

Габаритні розміри: 115х90х40 мм

Вага: 142 г

• Розподільник імпульсів PD-4 (1 шт.)
