Лінійний підшипник з фігурним фланцем LMH20UU, Фланцевий лінійний підшипник з діаметром отвору 20 мм

Фланцевий лінійний підшипник з діаметром отвору 20 мм

Фланцеві лінійні підшипники використовується з циліндричним валом для отримання точного руху при роботі на верстатах з ЧПУ. Усічений фланець дозволяє виробляти монтаж підшипника на обмеженій площі.

Підшипники LMH мають:

• сталевий корпус, в якому знаходиться пластиковий сепаратор з кількома рядами кульок
• ущільнювачі з вулканічної гуми по торцях сепаратора
• фігурний фланець з наскрізними не різьбовими монтажними отворами

Характеристики:

Модель: LMH20UU
Тип: з фігурним фланцем
Посадковий діаметр: 20 мм
Зовнішній діаметр: 32 мм
Довжина із фланцем: 42 мм
Довжина без фланця: 34 мм
Діаметр фланця: 54 мм
Кількість кулькових доріжок: 5
Кількість кріпильних отворів: 4
Діаметр кріпильних отворів: 5,5 мм
Динамічне навантаження: 86,6 кгс
Статичне навантаження: 139,7 кгс
Відстань між кріпильними отворами: 36 мм
Вага: 137 г

Креслення виробу:

• Лінійний підшипник з фігурним фланцем LMH20UU - 1шт

З цим товаром також замовляють:

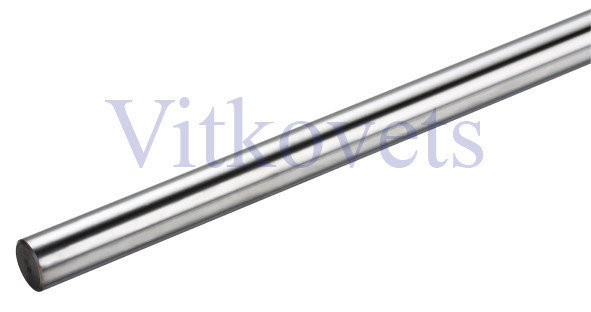

Вал без опори WCS 20
