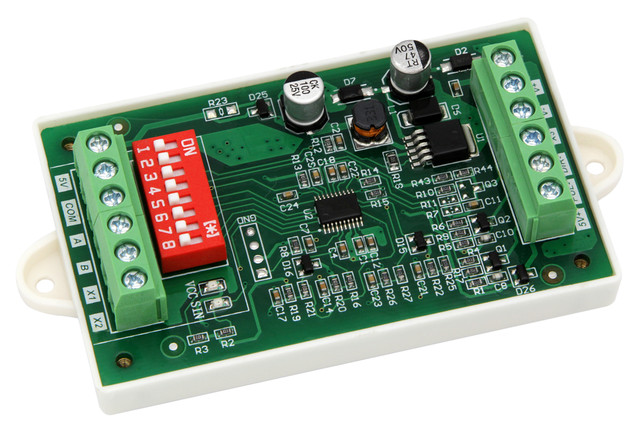

PC20-AB - промисловий контролер, який шляхом перетворення сигналів від ручного пульта управління (генератора імпульсів, оптичного енкодера) може реалізовувати такі функції як регулювання швидкості обертання двигуна (з допомогою рукоятки енкодера) і вибір значення передавального числа (за допомогою зовнішнього перемикача або внутрішніх DIP-перемикачів). У разі якщо вибір значення передавального числа здійснюється внутрішніми перемикачами, то до контролера можна підключити також обмежувачі (порти Х1, Х2).

PC20-AB розрахований на широкий діапазон вхідної напруги (DC 11~42 V), при цьому забороняється використовувати трансформатор змінного струму.

Максимальна частота імпульсів на виході цього контролера становить 32 kHz. Стежити за станом харчування та процесом роботи контролера можна за допомогою світлодіодних індикаторів.

PC20-AB має широке застосування в системах промислової автоматизації.

Особливості:

• Не вимагає підключення до комп'ютера
• Компактність
• Висока точність
• Можливість регулювання швидкості обертання двигуна
• Підтримка вибору передавального числа як зовнішнім перемикачем, так і внутрішніми
• Широкий діапазон вхідної напруги
• Легкість у використанні
• Тривалий термін служби

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: PC20-AB

Напруга живлення: 9~32 V DC

Рекомендований джерело живлення: 12 V DC

Вхідний сигнал: 5 V, 12 V, 24 V

Максимальна вихідна частота: 32 kHz

Температура навколишнього середовища: -30...+50 °С

Габаритні розміри: 96.5х50.5х25.5 мм

Вага: 56 г

• Контролер PC20-AB (1 шт.)

Ручний генератор імпульсів в комплект поставки не входить!
