Технічні характеристики
  • Країна виробникКитай
Опис

Цифровий гібридний кроковий серводрайвер 2HSS86H-N для крокового двигуна з енкодером (зворотним зв'язком) серії 86, драйвер двофазного крокового двигуна

2HSS86H-N - високопродуктивний цифровий двофазний драйвер на основі новітнього 32-бітного DSP процесора, який використовується для управління кроковим двигуном із зворотним зв'язком або звичайним кроковим двигуном серії 86 (вибір за допомогою DIP-перемикача).

За рахунок встановленого на валу двигуна високоточного оптичного інкрементального енкодера (у разі роботи з кроковим двигуном з енкодером), водій отримує інформацію в режимі реального часу про положення ротора кожні 50 мкс, що дає можливість пристрою компенсувати відхилення переміщення, забезпечуючи точне позиціювання.

Стабільна робота без пропуску кроків, швидка реакція на команди, зниження тепловиділення і вібрації двигуна роблять цю модель ідеальним варіантом для систем, в яких потрібні швидкісні пересування з мінімальним люфтом.

Пристрій побудований на базі 2HSS86H-N є хорошим і більш дешевим аналогом зв'язки серводрайвер + серводвигун.

Застосування: гравіювальні і лазерні верстати, плоттери, обладнання для автоматичних збірок, монтажне обладнання тощо



Особливості:
  • Новітній 32-бітний процесор DSP

  • Контроль позиції ротора за допомогою зворотного зв'язку для запобігання пропуску кроків

  • Забезпечення плавного руху і низький рівень шуму двигуна

  • Забезпечення стабільного обертального моменту двигуна при навантаженні і високої швидкості обертання

  • Швидкий відгук на команду

  • Підтримка протоколу управління STEP/DIR і CW/CCW

  • 16 режимів мікрокроку

  • Захист від перевантаження по струму, перенапруги і помилок положення

  • Перевагу над драйверами крокових двигунів з розімкненим контуром

  • Низька вартість у порівнянні з серводрайверами

Увага! За допомогою програмного забезпечення HISU є можливість вносити зміни в налаштування драйвера. Але потрібно враховувати, що всі оптимальні параметри для стабільної роботи драйвера вшиті в плату виробником.   Компанія не несе відповідальності за працездатність пристрою у випадку програмної зміни користувачем заводських налаштувань!



Технічні характеристики:

Виробник: Shenzhen Just Motion Control Electromechanics

Модель: 2HSS86H-N

Кількість фаз: 2

Вхідна напруга: DC 30~110 В або AC 24~75 В

Вихідний струм в режимі замкнутого контуру (значення за замовчуванням): 6 А

Вихідний струм в режимі розімкнутого контуру (значення за замовчуванням): 4 А

Струм логічного сигналу: 7~16 мА

Дозвіл енкодера (значення за замовчуванням):  (1000 імп/об)

Максимальний струм енкодера: 50 мА

Опір ізоляції: ≥500 МОм

Вібрація: ≤5.9 м/с2

Підтримувані сигнали: STEP/DIR і CW/CCW

Частота імпульсів вхідного сигналу: 0~200 кГц

Швидкість зв'язку: 57.6 кбіт/с

Кількість режимів мікрокроку: 16 (максимум 51200 імп/об)

Спосіб охолодження: радіатор + вентилятор

Навколишнє середовище: уникати запиленості, масляного туману і агресивних газів

Температура повітря навколишнього середовища під час роботи: 0...+70 °C

Температура зберігання: -20...+80 °С

Вологість повітря під час роботи: 40~90%

Вага: 500 г

Габаритні розміри

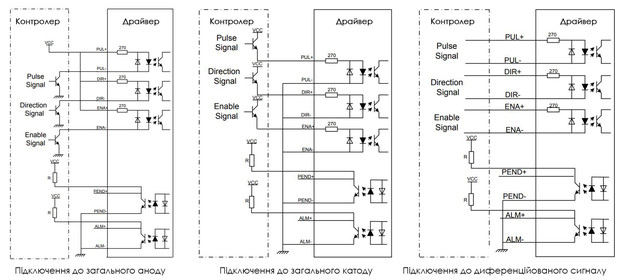

Схема підключення інтерфейсу керуючого сигналу



Примітка: VCC сумісний з 5 В або 24 В; R (3~5K) повинен бути підключений до клеми керуючого сигналу.

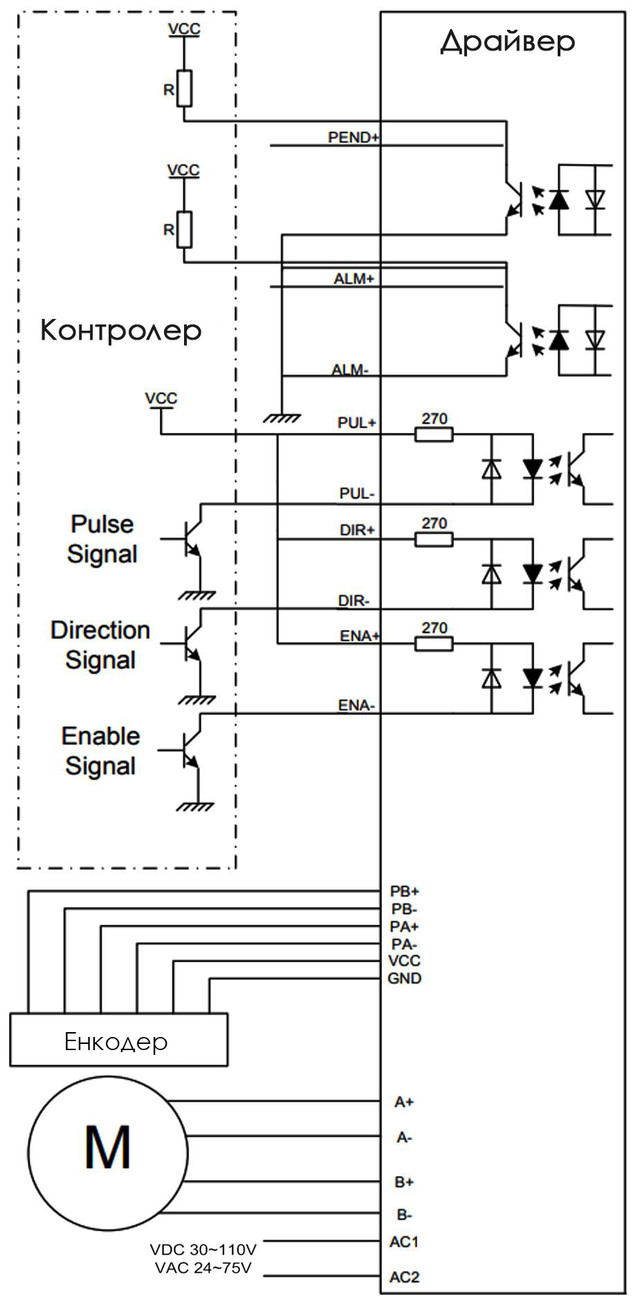

Типова схема підключення



Підключення сигналів управління

Позначення Опис
BRK+ Сигнал керування гальмом: є виходом з відкритим колектором, користувачеві потрібно зовнішня напруга 24 В і реле для управління гальмом при його використанні
BRK-
PEND+ Сигнал завершення позиціювання: спрацьовує при досягненні двигуном зазначеного положення
PEND+
ALM+ Сигнал помилки: активується при спрацьовуванні одного з видів захисту
ALM-
PLS+

Вхідний сигнал кроку: сумісний з рівнем 5 В або 24 В

PLS-
DIR+

Вхідний сигнал напрямки: сумісний з рівнем 5 В або 24 В

DIR-
ENA+ Вхідний сигнал управління: сигнал використовується для ввімкнення / вимикання драйвера. Сумісний з рівнем 5 В або 24 В
ENA-

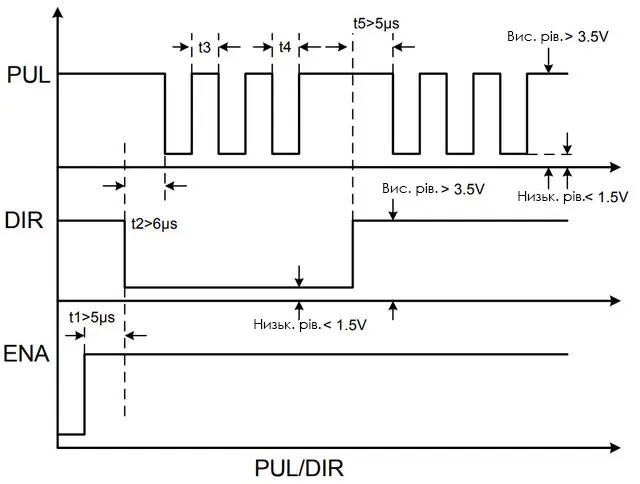

Схема послідовності сигналів управління



Примітка: t1: ENA повинен випереджати DIR не менш ніж на 5 мкс. Зазвичай ENA + і ENA - є NC (не підключені)
t2: DIR повинен випереджати наростаючий фронт PUL на 6 мкс, щоб забезпечити правильний напрямок
t3: Тривалість імпульсу не менше 2.5 мкс
t4: Ширина низького рівня не менше 2.5 мкс



Підключення енкодера

Позначення Опис
PB+ Фаза енкодера В+
PB- Фаза енкодера В-
PA+ Фаза енкодера А+
PA- Фаза енкодера А-
VCC Живлення енкодера
GND Заземлення енкодера



Підключення живлення двигуна до драйвера

Позначення Опис
A+ Фаза двигуна А+
A- Фаза двигуна А-
У+ Фаза двигуна +
В- Фаза двигуна -
AC1 Живлення драйвера AC 24-75 В (змінний струм) або DC 30-110 В (постійний струм)
AC2



Налаштування мікрокроку

Імпульс/об SW3 SW4 SW5 SW6
За замовчуванням on on on on
800 off on on on
1600 on off on on
3200 off off on on
6400 on on off on
12800 off on off on
25600 on off off on
51200 off off off on
1000 on on on off
2000 off on on off
4000 on off on off
5000 off off on off
8000 on on off off
10000 off on off off
20000 on off off off
40000 off off off off

SW1: вибір активного фронту вхідного сигналу (off=PUL/DIR активний наростаючий фронт, on=CW/CCW активний спадаючий фронт)

SW2: вибір напрямку обертання двигуна (off=CCW - проти годинникової стрілки, on=CW - за годинниковою стрілкою)

SW7: вибір режиму згладжування імпульсів (плавності) (off=вимкнено згладжування, on=включено згладжування)

SW8: вибір типу контуру (off=закритий контур, для крокового двигуна з енкодером, on=контур, для звичайного крокового двигуна)

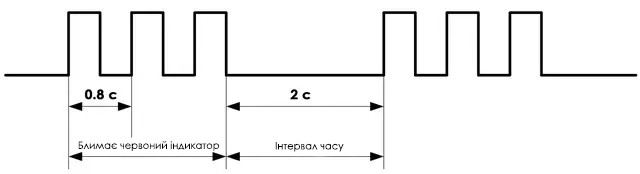

Сигналізація несправностей і частота мерехтіння світлодіода



Частота мерехтіння Опис помилки
1 Помилка виникає, коли струм обмотки двигуна перевищує допустиме значення
2 Помилка внутрішнього опорної напруги приводу
3 Помилка завантаження параметрів привід
4 Помилка виникає, коли вхідна напруга перевищує допустиме значення
5 Відхилення положення приводу перевищує встановлене значення
6 Сигналізація обриву фази двигуна
Програмне забезпечення для зміни заводських параметрів (не рекомендується) і докладну інструкцію по експлуатації пристрою можна завантажити за посиланням Увага! Виробник залишає за собою право вносити зміни в конструкцію, інструкцію, зовнішній вигляд, а також технічні характеристики виробу без попереднього повідомлення покупця. Як наслідок, інформація по товару на сайті може відрізнятись від тієї, яка зазначена на пристрої або в керівництві користувача.   Переконливе прохання, при виникненні труднощів з підключенням обладнання звертатися до спеціаліста компанії CNCPROM (контакти вказані на сайті).  Комплект постачання
  • Гібридний кроковий серводрайвер 2HSS86H-N (1 шт.)
