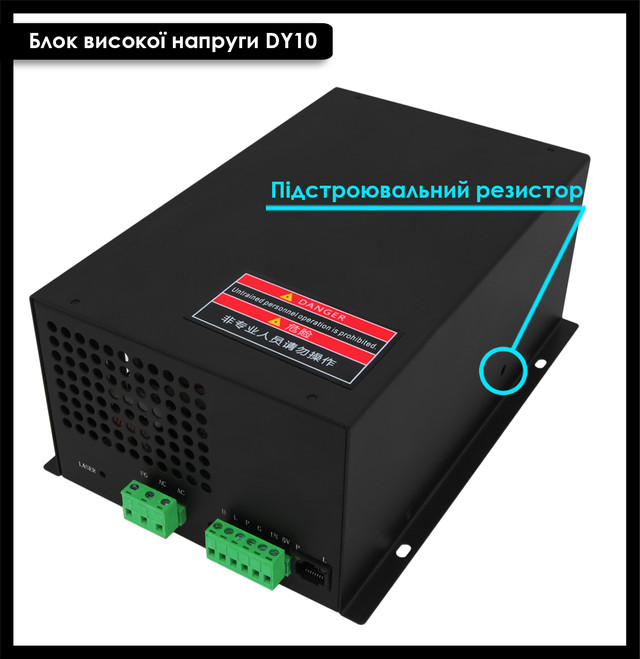

Блок розпалу DY10 - високовольтне джерело живлення, яке застосовується у верстатах на основі трубки СО2 номінальною потужністю 75-90 Вт (Reci W1 і W2 або аналоги) для створення електророзрядів, необхідних для генерації лазерного променя усередині колби. Налаштування струму виконується гвинтом, розташованим на бічній грані корпусу. Дана модель не оснащена дисплеєм, тому для відстеження значення вихідного струму необхідно підключати зовнішній амперметр (підключається до катода) або зовнішній регулятор вихідного струму з дисплеєм (підключається через роз'єм RJ45).

Пристрій має металевий корпус, який є пасивним радіатором. В якості активного охолодження використовується вентилятор 80х80 мм, який розташований всередині корпусу і запобігає перегріву трансформатора і електронних компонентів. Відвід тепла відбувається через вентиляційні отвори. Блок має дві клеми: 3-контактна призначена для підключення електроживлення та заземлення, 6-контактна для підключення керуючих проводів.

Принцип роботи: з допомогою контролера подається керуючий сигнал на блок розпалу. Залежно від сигналу джерело живлення подає необхідну напругу і силу струму на лазерну трубку, що призводить до збудження газового середовища і генерації лазерного випромінювання.

Застосування: верстати на основі лазерної трубки CO2

Особливості:

• Висока якість виробу

• Висока ефективність

• Швидка реакція на сигнали

• Наявність підстроювального резистора для регулювання сили струму

• Можливість підключення зовнішнього потенціометра

• Наявність кнопки "ТЕСТ" (примусове розпалювання випромінювача без дозволу контролера)

• Вихідна потужність лазера може регулюватися аналоговим сигналом 0-5 В або сигналом від керуючої плати

• Функція захисту від обриву ланцюга

• Функція захисного відключення за сигналом датчика потоку рідини та системи вентиляції

• Сумісність з лазерними трубками СО2 різних виробників

• Простота в установці

• Тривалий термін служби

Технічні характеристики:

Серія: DY

Модель: DY10

Підтримувана потужність лазерної трубки: 75-90 Вт (Reci W1, W2 або аналоги)

Електроживлення: 220 В змінний струм (AC) ±10%; 50 Гц / 60 Гц

Максимальна вхідна потужність: 450 Вт

Максимальний вхідний струм: 5 А

Максимальна вихідна напруга: 35 кВ

Максимальний вихідний струм: 24 мА

ККД: ≥90% (при повному завантаженні)

Швидкість відповіді: ≤1 мс (час від моменту подачі сигналу перемикання, до моменту, коли вихідний струм піднімається до 90% від встановленого)

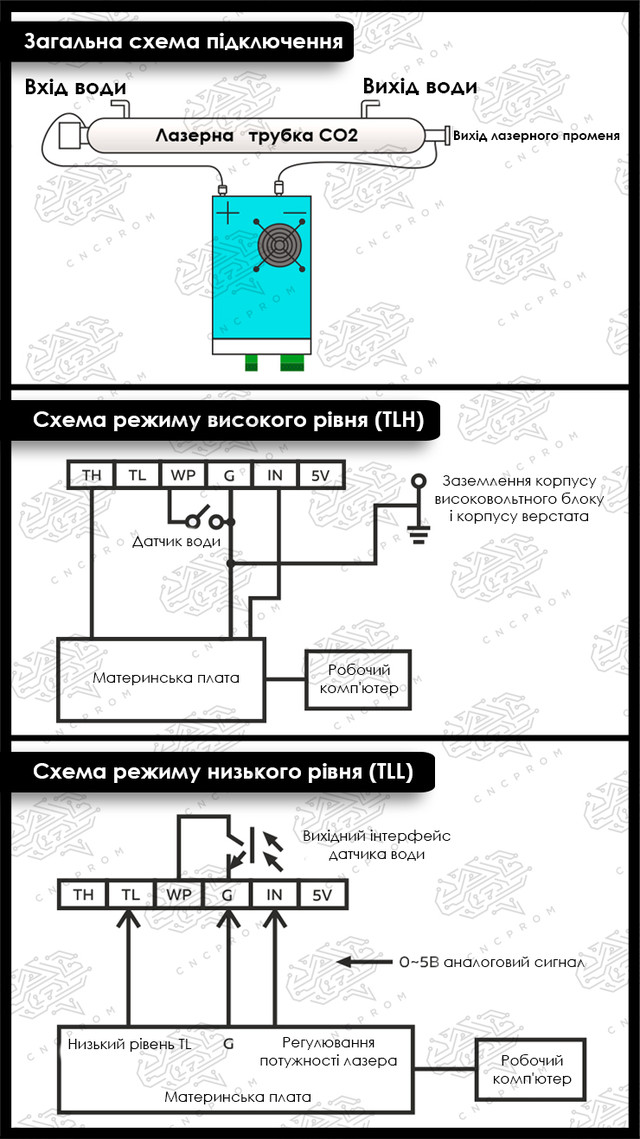

Управління: THL, TLL

Середнє напрацювання на відмову: ≥10000 годин

Дисплей: відсутній

Роз'єм для підключення зовнішнього потенціометра з дисплеєм: RJ45

Тип охолодження: примусове повітряне

Температура навколишнього середовища: -10...+40 °С

Вологість навколишнього середовища: ≤90%

Маса нетто: 2.165 кг

• Блок живлення високої напруги для лазерної трубки CO2 DY10 75-90 Вт (1 шт.)
• Високовольтний кабель довжиною 2 м з роз'ємом (1 шт.)
