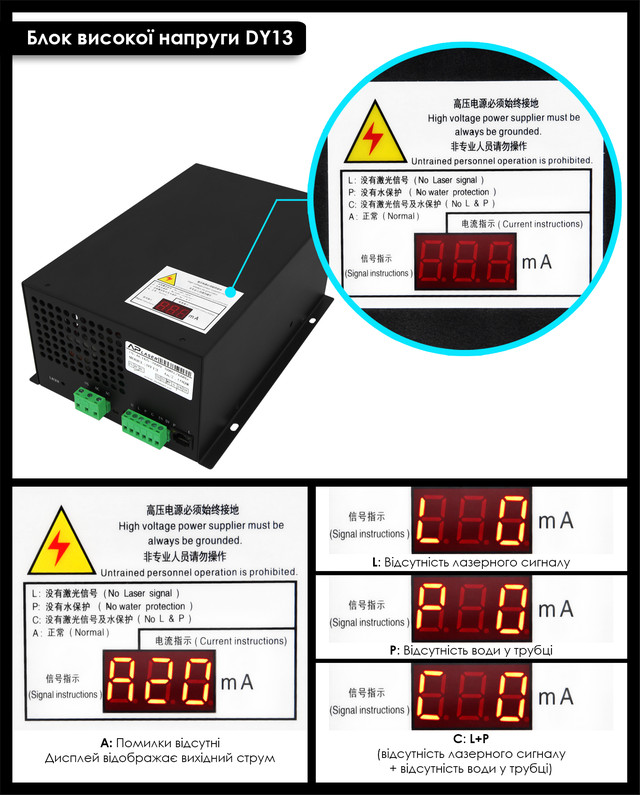

Блок розпалу DY13 - високовольтне джерело живлення, яке застосовується у верстатах на основі трубки СО2 номінальною потужністю 75-100 Вт для створення електророзрядів, необхідних для генерації лазерного променя усередині колби. Налаштування струму виконується резистором, що знаходяться на бічній грані корпусу. Дана модель оснащена дисплеєм, що відображає несправності устаткування і поточне значення вихідного струму. Додатково до DY13 через роз'єм RJ45 можна під'єднати зовнішній регулятор вихідного струму з дисплеєм. Вибір джерела вхідного сигналу здійснюється за допомогою ручного перемикача на передній панелі пристрою.

Пристрій має металевий корпус, який є пасивним радіатором. В якості активного охолодження використовується вентилятор 90х90 мм, який розташований всередині корпусу і запобігає перегріву трансформатора та електронних компонентів. Відвід тепла відбувається через вентиляційні отвори. Блок має дві клеми: 3-контактна призначена для підключення електроживлення та заземлення, 6-контактна для підключення керуючих проводів.

Принцип роботи: з допомогою контролера подається керуючий сигнал на блок розпалу. Залежно від сигналу джерело живлення подає необхідну напругу і силу струму на лазерну трубку, що призводить до збудження газового середовища і генерації лазерного випромінювання.

Застосування: верстати на основі лазерної трубки CO2

Особливості:

• Висока якість виробу

• Висока ефективність

• Швидка реакція на сигнали

• Наявність резистора для регулювання сили струму

• Можливість підключення зовнішнього потенціометра

• Наявність кнопки "ТЕСТ" (примусовий розпал випромінювача без «дозволу» контролера)

• Вихідна потужність лазера може регулюватися аналоговим сигналом 0-5 або сигналом від керуючої плати

• Функція захисту від обриву ланцюга

• Функція захисного відключення по сигналу датчика потоку рідини та системи вентиляції

• Наявність дисплея

• Сумісність з лазерними трубками СО2 різних виробників

• Простота в установці

• Тривалий термін служби

Технічні характеристики:

Серія: DY

Модель: DY13

Підтримувана потужність лазерної трубки: 75-100 Вт

Електроживлення: 165-260 В (змінний струм); 50 Гц / 60 Гц

Максимальна вхідна потужність: 550 Вт

Максимальний вхідний струм: 8 А

Максимальна вихідна напруга: 40 кВ

Максимальний вихідний струм: 28 мА

ККД: ≥90% (при повному завантаженні)

Швидкість відповіді: ≤1 мс (час від моменту подачі сигналу перемикання, до моменту, коли вихідний струм піднімається до 90% від встановленого)

Управління: THL, TLL

Середнє напрацювання на відмову: ≥10000 годин

Дисплей: присутній

Роз'єм для підключення зовнішнього потенціометра з дисплеєм: RJ45

Тип охолодження: примусове повітряне

Температура навколишнього середовища: -10...+40 °С

Вологість навколишнього середовища: ≤90%

Маса нетто: 2.77 кг

• Блок живлення високої напруги для лазерної трубки CO2 DY13 100 Вт (1 шт.)
• Високовольтний кабель довжиною 2 м з роз'ємом (1 шт.)
